ECU_PM_Board

ECU_PM_Board — Carte de gestion moteur programmable pour ECU PnP sur mesure

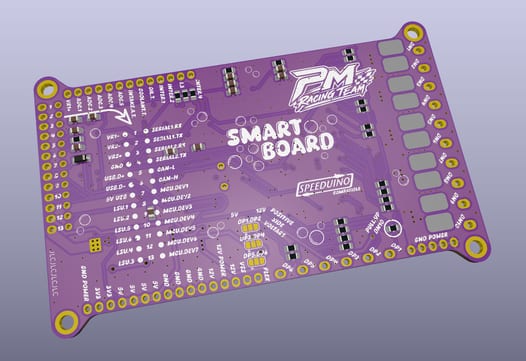

L'ECU_PM_Board est une carte de gestion moteur programmable, basée sur un firmware dérivé de Speeduino. Elle sert de carte mère pour réaliser un ECU plug & play sur mesure. Son processeur à 168 MHz permet de gérer un 6 cylindres en injection et allumage full séquentiels, ou un V8 en injection séquentielle.

La configuration et la cartographie se font avec TunerStudio ou EpicTuner, et les fonctions de chaque broche d'entrée et de sortie s'attribuent facilement.

Caractéristiques

• - Processeur STM32F405RGT6 à 168 MHz
• - 6 sorties d'allumage positives (smart coils, modules d'allumage…), configurables par paires en 5 V ou 12 V
• - 10 sorties haute intensité par mise à la masse, jusqu'à 10 A
• - Contrôleur de sonde lambda large bande intégré (Bosch LSU 4.9, 6 broches dédiées)
• - Double conditionneur VR / Hall (2 entrées capteurs moteur)
• - Capteur MAP 4 bars et capteur BARO intégrés, gestion interne BAT et O2
• - Entrées CLT, IAT, température d'huile, VSS, FlexFuel et 4 entrées interrupteur
• - 5 entrées ADC supplémentaires
• - 7 broches processeur programmables, dont 5 utilisables en ADC 0-3,3 V ou en PWM
• - USB direct, UART, second port série et transceiver CAN bus intégré
• - Alimentation principale 12 V, sorties capteurs 5 V et 3,3 V (1 A max)

Conception
Au format compact de 100 × 60 mm, la carte s'intègre dans de nombreux boîtiers d'ECU d'origine ou dans un boîtier universel. Elle se câble directement avec des fils ou s'intègre sur un circuit imprimé personnalisé. Le symbole et l'empreinte KiCad 8, ainsi que la documentation technique, sont disponibles dans la rubrique Téléchargements.
