ECU_PM_Essential — ECU programmable 4 voies compatible Speeduino

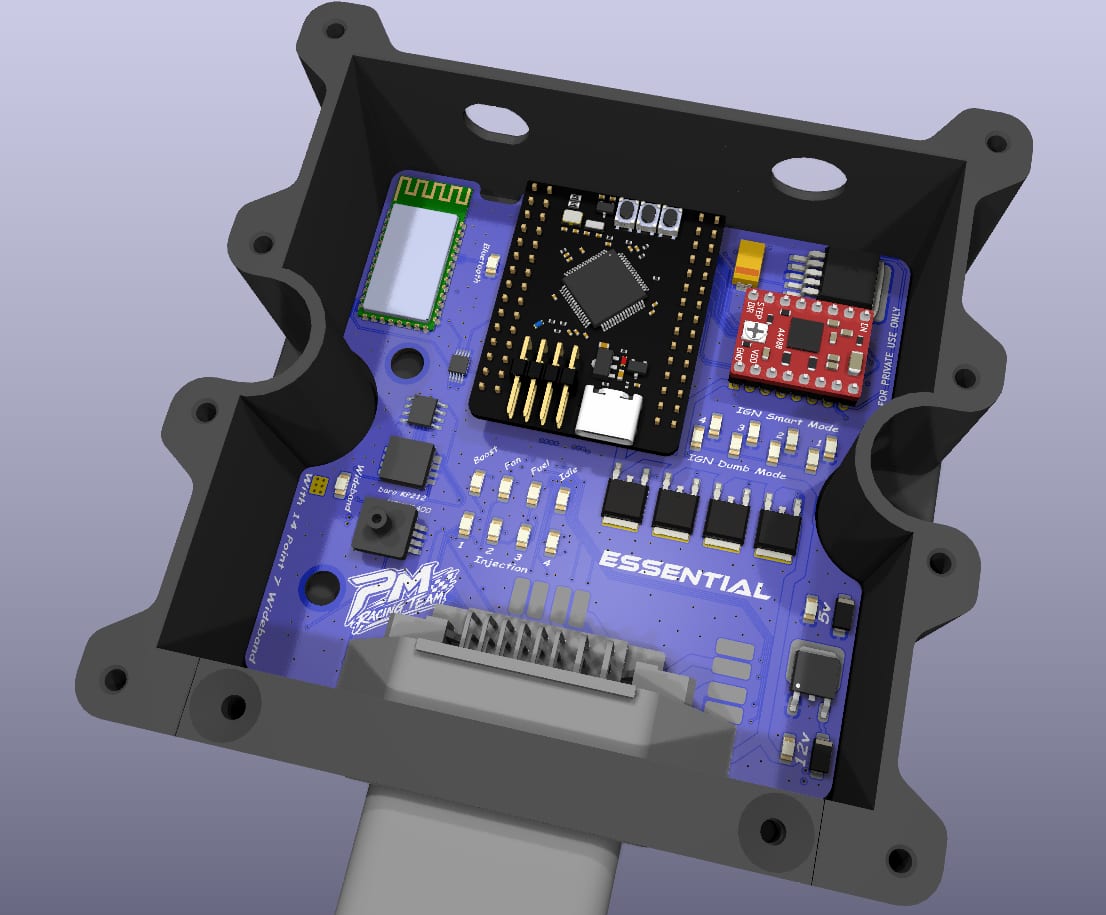

L'ECU_PM_Essential est un calculateur programmable universel compatible Speeduino. Il reprend les fonctions du Speeduino officiel et y ajoute une sonde large bande intégrée, un processeur environ 10 fois plus rapide qu'un Arduino Mega et une connexion Bluetooth.

Sa configuration se veut simple et efficace, pour moderniser la gestion moteur d'un 4 cylindres pour un coût maîtrisé.

Caractéristiques

• - Processeur WeAct STM32F405 à 168 MHz, détachable pour intervention ou remplacement
• - 4 sorties d'allumage 5 / 12 V, IGBT (bobines « dumb ») ou signaux positifs (bobines « smart »). Le changement de mode est fait sur demande.
• - 4 pilotes d'injection (réattribuables)
• - 4 drivers haute intensité (pompe à essence, ventilateur, ralenti, boost — réattribuables), avec masse séparée
• - Contrôleur de sonde lambda large bande intégré
• - 1 module pas à pas A4988 détachable pour valve de ralenti, remplaçable par une carte d'extension d'E/S sur demande
• - 1 entrée VR, et 1 entrée signal Hall 5 / 12 V (VR2 ou VSS)
• - Capteur MAP 4 bars et capteur BARO intégrés
• - Entrées IAT, CLT, TPS, Flexfuel, 2 entrées analogiques 0-5 V (MAP, afficheur AFR…) et 2 entrées interrupteur (launch control, double cartographie…)
• - Sortie compte-tours 12 V
• - Connecteur M8 sur le côté avec bus CAN, second port série et GND / 5 V
• - Bluetooth pour les réglages depuis un PC, un smartphone ou une tablette
• - Port USB à l'arrière du boîtier
•


Conception

L'électronique est encapsulée dans un silicone transparent pour résister à l'humidité et aux vibrations, puis logée dans un boîtier antichoc avec évent étanche. Délai de fabrication : 3 à 4 semaines.
