Fabriquer son faisceau électrique automobile

Un faisceau automobile d'origine est pensé pour durer la vie du véhicule, dans un environnement globalement stable. Un faisceau de compétition ou de préparation subit bien plus : vibrations continues, chocs thermiques, projections d'eau et d'hydrocarbures, et des interventions répétées (dépose/repose du calculateur, changement de capteur en course). La différence entre un faisceau qui tient dix saisons et un faisceau qui lâche au pire moment se joue rarement sur le calculateur : elle se joue sur le choix du fil, la qualité du sertissage et l'étanchéité des connecteurs.

Bonne nouvelle : ces trois points ne dépendent pas d'un budget d'équipe de F1, mais d'une méthode. C'est ce que couvre ce guide.

Avant le premier fil, quatre outils font 90 % du travail :

• Une pince à dénuder de précision (à lame réglable ou auto-ajustable) — une lame trop serrée entaille les brins et fragilise le fil à cet endroit précis, un défaut invisible à l'œil nu mais qui casse à la première vibration.
• Une pince à sertir adaptée au contact — chaque famille de connecteur (Deutsch, Molex, cosses nues...) a sa propre pince ou son propre embout de sertissage. Une pince « universelle » premier prix produit des sertissages qui tiennent à la traction mais pas dans le temps : à éviter sur un faisceau qui doit durer.
• Un décapeur thermique (et non un briquet) pour les gaines thermorétractables — une chaleur homogène et contrôlée en température évite de fondre l'isolant du fil en dessous.
• Un multimètre pour contrôler la continuité et l'absence de court-circuit avant chaque mise sous tension.

En complément : un étau ou un support de sertissage pour libérer les deux mains, des serre-câbles réutilisables (plutôt que des colliers à usage unique) pour organiser le faisceau pendant sa fabrication, et des marqueurs ou manchons repère pour identifier chaque fil au fur et à mesure — un réflexe qui fait gagner des heures le jour où il faut dépanner.

Le fil automobile standard (type FLRY ou similaire) convient pour une utilisation routière classique. Pour un usage compétition, un fil en PTFE/Téflon (souvent désigné par sa norme, par exemple MIL-W-22759) présente trois avantages déterminants : une isolation qui résiste bien au-delà de 150 °C (utile près d'un collecteur ou d'un turbo), une bien meilleure résistance à l'abrasion, et un diamètre plus faible à section égale — ce qui allège le faisceau et facilite son cheminement dans des passages étroits.

La section du fil se choisit selon le courant à transporter et la longueur du parcours (une chute de tension trop importante sur un long trajet peut fausser un signal ou affaiblir une alimentation) :

*Valeurs indicatives pour un fil en faisceau (plusieurs fils regroupés élèvent la température ambiante et réduisent la capacité réelle) — à vérifier auprès du fabricant pour un dimensionnement précis, notamment sur les longueurs importantes.

Pour un circuit précis, la section ne se devine pas : le calculateur ci-dessous la détermine à partir du courant et de la longueur réelle du trajet, en garantissant une chute de tension maximale de 5 %.

Dernier réflexe utile : un code couleur cohérent (une couleur ou un motif par fonction — masse, +12V permanent, +12V après contact, signal...) tenu sur tout le faisceau. Ça paraît accessoire tant que tout fonctionne, ça devient précieux le jour où il faut diagnostiquer une panne sur le bord de la piste.

Le connecteur est le maillon le plus sollicité mécaniquement (débranchements répétés, vibrations) et le plus exposé (eau, poussière). Trois familles couvrent l'essentiel des besoins en compétition et préparation sérieuse :

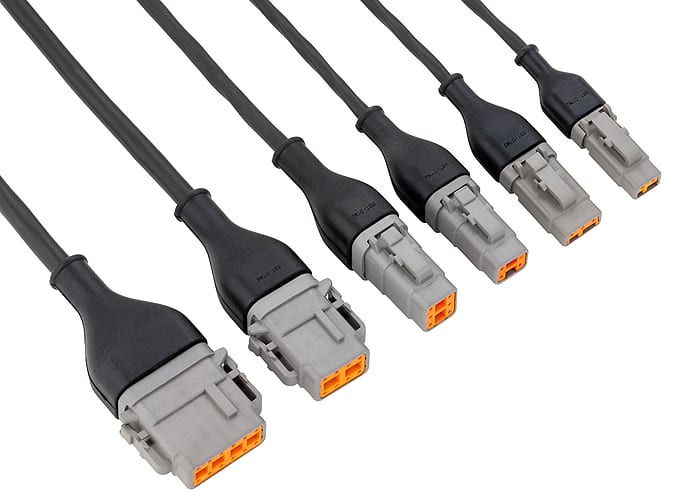

• Deutsch DT — le standard généraliste du monde tout-terrain et compétition amateur : étanche, robuste, bon marché, disponible de 2 à 12 voies. Le choix par défaut pour la plupart des connexions du faisceau.
• Deutsch DTM — la version miniature du DT, pour les liaisons de plus faible section (capteurs, signaux) quand l'encombrement compte.
• Deutsch Autosport — le niveau au-dessus : connecteur tout métal, verrouillage à baïonnette, utilisé sur les calculateurs de compétition professionnels. Plus cher et plus long à sertir, réservé aux liaisons critiques (calculateur principal) ou aux budgets qui le permettent.

Pour les capteurs d'origine constructeur, le connecteur Weatherpack (très répandu sur les véhicules américains et japonais) reste un choix correct et économique, moyennant une étanchéité complémentaire (gaine thermorétractable côté sortie de fils) si le point de connexion est exposé.

Un sertissage réussi n'est ni trop serré (il coupe les brins et fragilise le fil) ni trop lâche (résistance de contact instable, échauffement, coupure intermittente sous vibration — la panne la plus difficile à diagnostiquer). Quelques repères :

• Dénuder juste la longueur nécessaire — brins visibles mais pas de cuivre nu qui dépasse une fois la cosse en place.
• Utiliser l'empreinte de sertissage correspondant exactement à la section du fil et au type de contact (la plupart des contacts Deutsch ont un code couleur ou une bague indiquant la plage de section compatible).
• Contrôler chaque sertissage : une légère traction sur le fil ne doit produire aucun mouvement du contact ; beaucoup de contacts disposent d'un trou d'inspection permettant de vérifier visuellement que les brins sont bien engagés au fond.
• Ne jamais souder un fil qui sera ensuite serti à la place d'une cosse — l'étain rigidifie le brin sur quelques millimètres et déplace le point de rupture sous vibration juste à côté du sertissage.

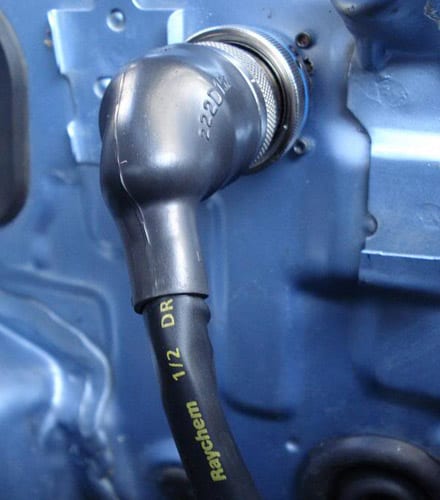

Chaque connecteur non pré-scellé mérite une gaine thermorétractable à l'arrière, avec liner adhésif (colle interne) plutôt qu'une gaine nue : la colle qui fond à la chaleur comble les micro-espaces et empêche l'eau de remonter par capillarité le long des brins toronnés — un phénomène qui peut faire progresser une corrosion à plusieurs centimètres à l'intérieur du fil, invisible de l'extérieur.

Pour le faisceau lui-même, une gaine tressée (type gaine PET) protège de l'abrasion et donne une finition professionnelle, mais ne remplace pas l'étanchéité au niveau des connecteurs. Sur les zones les plus exposées (proximité moteur, passages de roue), un ruban adhésif type vinyle ou une gaine thermorétractable de gros diamètre offre une meilleure protection qu'une gaine tressée seule.

Chaque circuit doit être protégé au plus près de sa source d'alimentation, pas seulement par un fusible général en sortie de batterie. En pratique :

• Un fusible ou disjoncteur dimensionné pour protéger le fil, pas seulement l'équipement — en cas de court-circuit, c'est le fil qu'on protège de la surchauffe.
• Des relais pour toute charge significative (ventilateurs, pompe à essence, phares longue portée) : le calculateur ou le contacteur ne commande alors qu'un faible courant, le relais supporte le courant fort.
• Un coupe-circuit général (coupe-batterie), obligatoire en compétition et vivement recommandé même hors compétition — il isole complètement l'installation électrique en cas d'incident et évite une décharge parasite de la batterie entre deux sorties.

Une masse mal pensée est la cause la plus fréquente de dysfonctionnements électroniques difficiles à diagnostiquer (à-coups, valeurs de capteur erratiques, bruit sur le CAN). Deux principes simples évitent le plus gros des problèmes :

• Un point de masse unique et de bonne qualité pour l'électronique sensible (calculateur, capteurs), plutôt que plusieurs masses dispersées sur la carrosserie — les différences de potentiel entre deux points de masse éloignés sont une source classique de bruit électrique.
• Pour les capteurs sensibles (position vilebrequin/arbre à cames, sondes large bande), utiliser du câble blindé en paire torsadée, avec le blindage relié à la masse d'un seul côté (côté calculateur) — le relier aux deux extrémités crée une boucle de masse qui capte davantage de parasites qu'elle n'en filtre.

Une fois le faisceau électriquement correct, sa tenue mécanique dans le temps dépend de détails simples trop souvent négligés :

• Boucle de service à chaque connecteur — quelques centimètres de mou permettent de débrancher/rebrancher sans jamais tirer sur le sertissage, et laissent une marge pour une future réparation.
• Fixation régulière (colliers tous les 15 à 20 cm environ) pour éviter qu'un faisceau libre ne batte contre un élément chaud ou tranchant sous vibration.
• Passage à distance des sources de chaleur (collecteur, ligne d'échappement, turbo) — quand ce n'est pas possible, une protection thermique dédiée (gaine tressée haute température) est indispensable.
• Repérage de chaque extrémité (étiquette ou manchon numéroté) correspondant à un schéma de câblage conservé à part — le jour d'une panne ou d'une évolution, ce schéma fait gagner un temps considérable.

Un contrôle systématique avant de rebrancher la batterie évite le plus gros des mauvaises surprises :

• Continuité de chaque fil de bout en bout (aucune coupure ni faux contact).
• Absence de court-circuit entre le +12V et la masse, et entre circuits adjacents.
• Vérification visuelle de tous les connecteurs (verrouillage complet, aucun contact reculé dans son logement).
• Premier essai avec un fusible de faible valeur sur le circuit principal, pour limiter les dégâts en cas d'erreur restée non détectée.

Ce guide couvre les principes ; leur application à un projet précis (calculateur spécifique, contraintes d'espace, cahier des charges compétition) demande souvent un regard extérieur. PM Racing Team conçoit et fabrique des faisceaux sur mesure.
